昔作った実績があるJ型アンテナ(Slim Jim)
ホイップに物足りなくなったら・・ 超カンタンですよ。
■J型アンテナは簡単な材料(300オーム平行フィーダー/TVアンテナフィーダー)で簡単に出来る割には受け、飛び共に良好なアンテナだと記憶しているのですが、このアンテナを使っている方は少ないようです。
中学生の頃、フィールドデイコンテストなどの移動時に「即席移動用アンテナ」として作った覚えがありますが、固定用としては作ったことが無かったので、今回は固定用のアンテナとして作ってみたいと思います。
■J型アンテナの構造は下記の通りです。その名の通り、Jの字に似ていることから命名されたそうです。多少のゲイン(数dbi程度)があり、ラジアルはありませんので、敷地に制限のある局には便利なアンテナです。
■固定用なので、エレメントにパイプ等を使って本格的に作ろうかとも思ったのですが、エレメント長があるので、自立させるにはそれなりのパイプ径が必要になり、大袈裟になりそうです。
どのような性能だったを殆ど忘れてしまっていますので、いきなりパイプで作るより「試験的」に作って満足いく性能であれば再度チャレンジすることにしました。

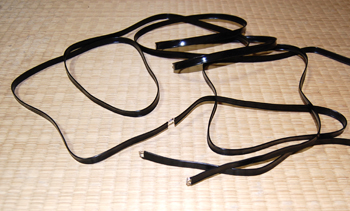

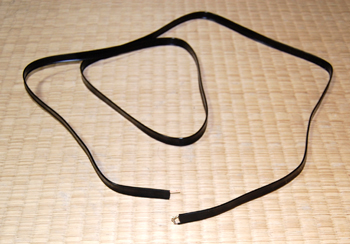

従いまして、昔ながらの平行フィーダーを利用することにしますが、平行フィーフダーは雨(水滴)の影響を強く受けますので、調整後は水道配管用のパイプに収納し、防水加工をしてしまうことにしました。適当な太さのパイプであればステー無しで自立が可能なはずです。
